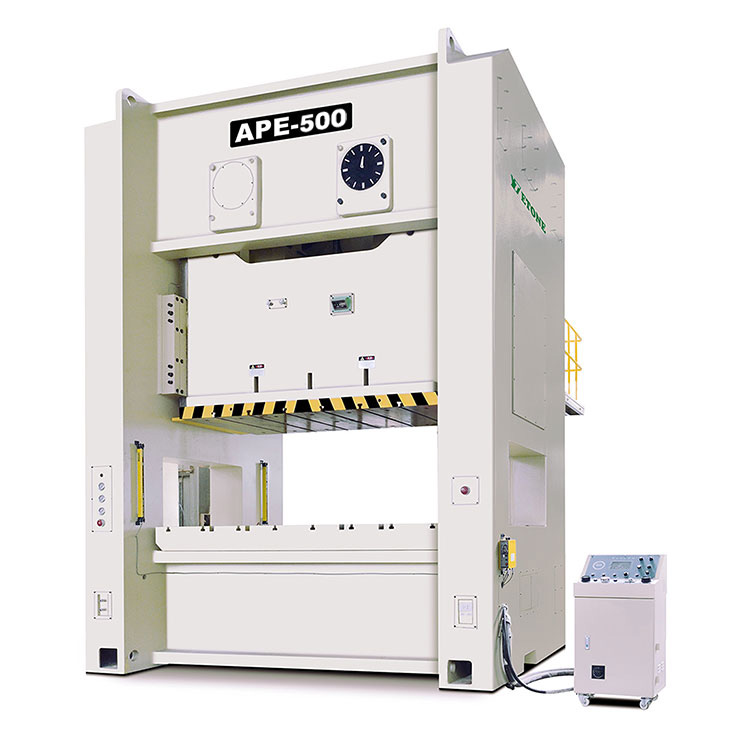

Press engkoladalah pers mekanis yang umum, yang banyak digunakan dalam pembentukan logam, stamping, geser, casting die dan proses lainnya. Prinsip kerjanya didasarkan pada gerakan mekanis mekanisme batang yang terhubung dengan engkol, yang dikonversi menjadi gerakan tekanan bolak-balik linier melalui gerakan rotasi engkol.
Prinsip kerja dasar crank press:
Rotasi engkol: sumber mengemudiPress engkolbiasanya motor listrik atau mesin pembakaran internal. Motor menggerakkan engkol untuk berputar melalui sistem transmisi seperti roda gigi dan sabuk.
Transmisi engkol dan batang penghubung: engkol terhubung ke batang penghubung, dan rotasi engkol ditransmisikan ke slider melalui batang penghubung. Batang penghubung mengubah gerakan rotasi engkol menjadi gerakan bolak -balik naik dan turun dari slider. Dalam proses ini, pergerakan engkol adalah gerakan melingkar, sedangkan pergerakan slider adalah gerakan linier.
Gerakan Slider: Crank menggerakkan batang penghubung untuk bergerak, sehingga mendorong slider untuk bergerak ke atas dan ke bawah ke arah vertikal. Ketika slider bergerak ke bawah, kekuatan dampak besar dihasilkan, dan kekuatan dampak ini digunakan untuk menekan, stamping atau pembentukan pekerjaan.
Stroke Kerja: Pusat Top Dead dari Crank Press adalah posisi tertinggi dari slider yang bergerak ke atas, dan pusat mati bawah adalah posisi terendah dari slider yang bergerak ke bawah. Selama operasi stamping, slider bergerak dari pusat mati atas ke pusat mati bawah dan kemudian kembali ke pusat mati atas, membentuk siklus kerja yang lengkap.
Transmisi tekanan dan kekuatan dampak: tekanan dariPress engkolditransmisikan ke cetakan atau benda kerja di meja kerja oleh engkol dan menghubungkan mekanisme batang, menghasilkan tekanan kuat pada benda kerja, sehingga menyelesaikan operasi proses seperti stamping, geser, menekuk, dan membentuk.
Komponen utama dan fungsinya:
Crank: Memberikan daya rotasi, biasanya terhubung ke motor listrik atau sumber penggerak lainnya.
Batang Penghubung: Mengubah gerakan rotasi engkol menjadi gerakan bolak -balik linier dari slider.
Slider: Langsung menghubungi benda kerja untuk menyelesaikan stamping, pembentukan, dan tugas -tugas lainnya.
Basis dan Workbench: Mendukung seluruh pers dan memperbaiki benda kerja, menyediakan platform operasi yang stabil.
Punch and Die: Diinstal pada slider dan workbench, secara langsung melakukan pekerjaan pemrosesan.
Ringkasan: Prinsip kerja dariPress engkolTerutama mengandalkan engkol untuk menggerakkan batang penghubung untuk berputar, yang dikonversi menjadi gerakan linier naik dan turun dari slider. Gerakan ini digunakan untuk memberikan tekanan pada benda kerja untuk menyelesaikan tugas pemrosesan yang berbeda. Keuntungannya adalah dapat memberikan tekanan yang kuat dan cocok untuk berbagai proses stamping dan pembentukan.
